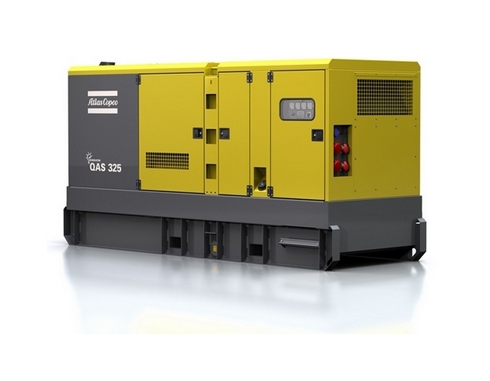

Генератор QAS325


Общее описание

Электростанция предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, больниц и других объектов.

Генератор изготовлен в прочном всепогодном (с IP54) шумопоглощающем корпусе из оцинкованной стали и окрашенным порошковым методом с последующей термической обработкой, предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +40 °С и на высоте 1500 метров над уровнем моря без потерь по мощности.

Электростанция предназначена для установки вне помещения при любых погодных условиях и на неподготовленную поверхность (без фундамента) с углом отклонения от горизонта до 15 градусов. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама – пазами для вилочного погрузчика и салазками для буксирования волоком.

Благодаря отличным шумопоглощающим способностям (шумовое давление по ISO 2151 на 7 метрах до 71 дБ) генератор можно устанавливать в непосредственной близости от потребителя, а нормы по выхлопам отвечают самым последним требованиям.

Приборная панель

Приборная панель оборудована тремя амперметрами, вольтметром с селекторным переключателем фаз, тахометром/частотомером, панелью управления Qc с ЖК-дисплеем, пусковым переключателем, переключателем частоты 50/60 Гц, потенциометром подстройки частоты, лампой освещения, 4-полюсным защитным автоматическим выключателем, на выходе генератора, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийного останова.

В стандартной комплектации дизель-генератор оборудован:

    • дизельным четырехтактным шестицилиндровым двигателем Volvo Penta TAD940GE (Швеция);
    • синхронным бесщеточным генератором переменного тока Leroy Somer LSA46.2 L9, допускающим 300%-ную перегрузку в течение 20 секунд;
    • защитным реле утечки на «землю» с диапазоном регулировки 0,025…25 А;
    • системой водяного охлаждения с мощным осевым вентилятором;
    • системой фильтрации топлива с предварительным влагоотделением;
    • автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;
    • электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;
    • встроенным запирающимся топливным баком емкостью 603 литра;
    • дренажным масляным насосом;
    • гибким дренажным шлангом для охлаждающей жидкости;
    • системой шумоглушения, обеспечивающей уровень шума 71 дБА на расстоянии 7 метров при 75% нагрузке;
    • металлическим штырем для заземления генератора при работе в полевых условиях;
    • системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока


Технические характеристики

Напряжение 400 В
Мощность при постоянной нагрузке (PRP) при 50 Гц
Мощность при резервной нагрузке (LTP) при 50 Гц
325 кВА / 260 кВт
357 кВА / 285 кВт
Коэффициент мощности 0,8
Номинальный ток при постоянной нагрузке 469 А
Способность мгновенного приема нагрузки
- с падением частоты более 5% 100%
- с падением частоты не более 5% 55% (143 кВт)
Емкость топливного бака 603 л.
Топливная автономность при максимальной загрузке 9 час
Уровень звукового давленияна расстоянии 7 метров при 75% нагрузке 71 дБА
.
Расход топлива
0% мощности 6,07 кг/час
50% мощности 29,07 кг/час
75% мощности 41,41 кг/час
100% мощности 54,92 кг/час
Удельное потребление топлива при 100% загрузке 0,21 кг/кВт ч
.
Двигатель
Модель Volvo Penta TAD941 GE
Охлаждение
Число цилиндров
водяное
6
Мощность 280 кВт
Подача воздуха в камеру сгорания турбонаддув с воздушным охлаждением
Рабочий объем двигателя
Управления скоростью вращения
Система впрыска топлива
9,36 л.
электронное
прямой впрыск
Емкость масляной системы 30 л.
Емкость системы охлаждения 41 л.
Напряжение боровой сети генератора 24 В
Обороты двигателя 1500 об/мин
Расход масла двигателя
Норма по выхлопу
0,04 л/час
EU STAGE II
.
Генератор
Модель Leroy Somer LSA 46.2 VL13
Степень защиты IP21
Класс изоляции обмоток статора Н (высший)
Класс изоляции обмоток ротора Н (высший)
.
Габаритные размеры и вес
Длина 4020 мм
Ширина 1390 мм
Высота 2016,8 мм
Вес сухой/рабочий 3768 кг/4386 кг
.
Защита от токов утечки
Реле утечки на землю
Контроль сопротивления изоляции
.
.
.
0,03-30 А
10-100 кОм
Условия эксплуатации
Максимальная рабочая температура окружающей среды + 50°C
Минимальная температура гарантированного запуска - 15°C (без подогревателя охлаждающей жидкости)
Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости
Максимальная влажность окружающей среды
- 25°C (поставляется по заказу)

85%
Максимальная высота эксплуатации над уровнем моря 4000 м


Таблица Ухудшений выходных характеристик генератора от условий эксплуатации.

Высота, м Температура, °C
0 10 20 35 40 45 50
0 100 100 100 100 100 90 80
500 100 100 100 100 100 90 80
1000 100 100 100 100 100 90 80
1500 100 100 100 100 95 85 75
2000 95 95 95 95 85 75 65
2500 90 90 90 90 80 70 60
3000 85 85 85 85 80 70 60
3500 65 65 65 65 60 50 40
4000 50 50 50 50 45 35 25
